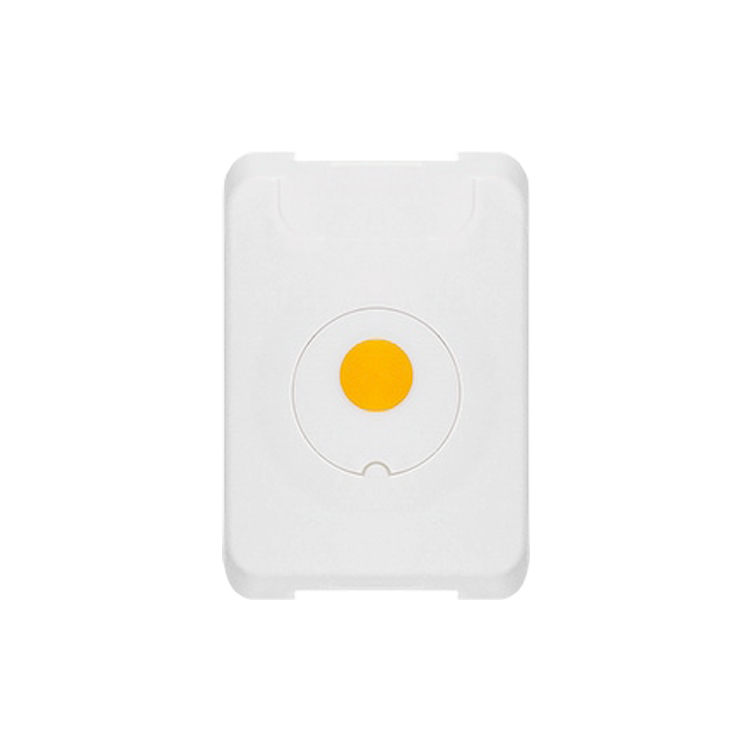

深工SG VDU1506 內置高增益的 PA 和 LNA，是一款收發增強型支持 TWR 測距的測距/定位標簽。主控芯片采用NRF52832 實現低功耗的待機、定位包的收發控制，射頻芯片采用 DW1000 來發送或者接收 UWB 的 TWR 數據包，進而在基站的解析下實現佩戴人員的高精度測距或者定位。
主要特點
★ 集成加速度傳感器
uwb標簽VDU1506內部集成加速速度傳感器，智能切換人員運動和靜止時的定位頻率，實現更低的功耗。
★ 配置SOS告警按鍵
此uwb標簽還配置有SOS按鍵，可實現緊急求救功能。用于安全監護場合，比如工廠、礦區等場所的人員定位和監護。
★ IP66級防水
uwb標簽VDU1506外殼采用超聲壓合技術，實現IP66級別的防水設計，且配備一個白色卡扣，可與uwb標簽主體鎖緊，方便人員佩戴。
★ 附帶馬達
另外標簽內部附帶馬達，可以配合uwb基站端的電子圍欄，實現靠近/進入特定區域的安全告警功能、人員社交距離告警功能，也可用于接收基站發出的緊急撤離信息，從而實現智慧工地、工廠的工人位置安全監控等。
應用場景
深工SG VDU1506 UWB定位標簽常用于以下應用場景：
1、施工區域的人員定位，比如用在智慧工地、煤礦、隧道、地下管廊、地鐵軌道交通、礦井等場合的人員定位管理；
2、工廠等場景中，固定設備或移動設備定位管理，物資定位管理；
3、銀行、醫院等場景中，固定資產定位管理。
規格參數
-------------------- SPECIFICATIONS --------------------
工作參數
| 運動刷新頻率： |
|
1Hz |
| 靜止刷新頻率： |
|
0.3Hz |
| 功耗： |
|
待機：50uA， 發射：300mA， 接收：70mA |
| 定位/測距精度： |
|
CEP90：30cm |
| 一次充滿電使用時間： |
|
TDOA定位可使用3.8個月（默認1Hz），TWR測距可使用28.3天（默認1Hz） |
| 充滿電時間： |
|
3.5小時左右 |
| 充電方式： |
|
充電頭磁吸充電（提供配套的磁吸充電線） |
| 定位距離： |
|
TWR測距：1000米（最大發射功率） |
| 防護等級： |
|
IP66級防水防塵 |
| 電池容量： |
|
1000mAh |
| 工作溫度： |
|
-20~80℃ |
| 產品尺寸： |
|
57.4mm*38.8mm*21mm(±0.5mm) |
UWB參數
| 頻率范圍： |
|
默認3.9936±0.25GHz(帶PA/LNA)，支持ch1-5所有通道(不帶PA) |
| 協議標準： |
|
IEEE 802.15.4-2011 UW |
BLE參數
| 存儲： |
|
512kB flash/64kB RAM |
| 協議： |
|
支持BLE5.0（無長距離) |
| 頻率： |
|
2400MHz--2483.5MHz |
* 默認開機只打開30s
充電器適配參數
| 輸入： |
|
AC 100~240V 50/60Hz 0.35A |
| 輸出： |
|
DC 5V/1A |
